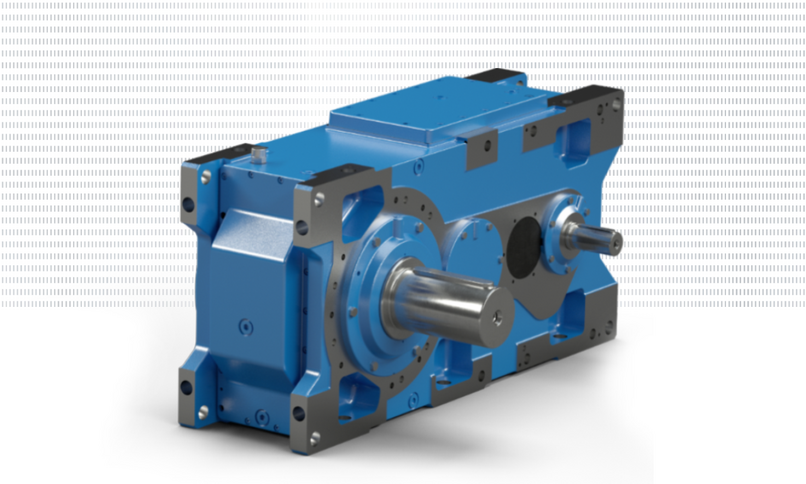

MAXXDRIVE® XD 同轴斜齿轮减速机

工业减速电机

  • 性能: 2.0 - 1,250 HP
  • 扭矩范围: 132,800 - 991,300 lbf-in
  • 中心距增大的机壳
  • 驱动级分3、4二级
  • 非常适合提升装置
  • 机壳经优化匹配朝下的径向负荷
  • 检修开孔盖
尺寸: 5
比率: 22.4:1 - 355:1

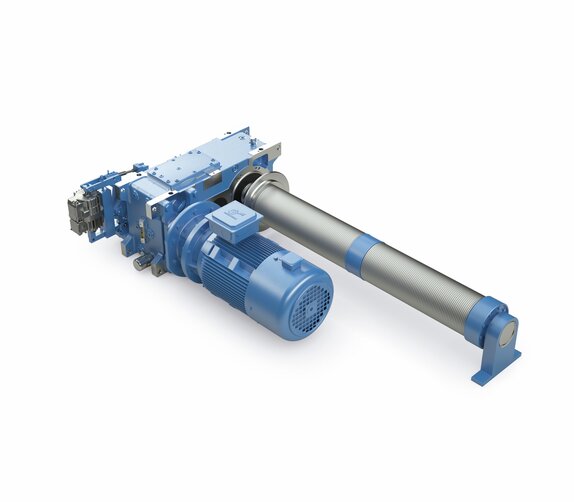

MAXXDRIVE® XD 工业减速机可提供三级和四级同轴斜齿轮减速机两种型式。外壳采用久经验证的一体成型箱体设计,且对应外部负荷进行了优化。基于延展布设的传动级,该种外壳具有很大的中心距,从而可以实现 U 形传动结构。特别是在起重驱动场合时,吊绳鼓轮和驱动电机这样就可以布置在减速机同一侧。此外,该种外壳还标配带有一个可作检查用途的壳盖。


许多选配件来自经过验证的工业减速器系列标准构件,因此交付时间与标准型 MAXXDRIVE® 工业减速器的交付时间几乎一致。诺德(NORD)能够提供较短的项目设计和交付时间,其中原因是诺德(NORD)对不同的应用需求拥有雄厚的知识储备以及库存优化。

  • 传动型式:IEC/NEMA 电机适配接头或者自由驱动轴
  • 底座支撑式或套接式装配(凭借扭矩横撑)
  • 具有多种多样的从动轴可选:实心轴,空心轴(棱键/热缩垫),DIN5480
  • 可选配第二驱动轴
  • 附带传动法兰或制动器托架的制动总成
  • 可提供从动离合器(筒壳式联轴器)

  • 针对外部负荷而优化的壳体
  • 中心距增大
  • 可根据客户的尺寸要求改变驱动轴和从动轴
  • 检修开孔盖
  • 可靠性高
  • 使用寿命长
  • 相同安装尺寸(驱动级 3 和 4)
  • 精度高
