MAXXDRIVE® XD: Großer Achsabstand für passende Dimensionierung
Das Industriegetriebe MAXXDRIVE® XD von NORD DRIVESYSTEMS ist perfekt auf Hebeanwendungen ausgerichtet. Mit seinem vergrößerten Achsabstand fügt es sich genau in die typische Einbausituation von Hubwerken ein. XD steht für eXtented center Distance.
Ideal für Hubwerke
Die Anforderung. Bei Hebeanwendungen geht es darum, eine Überdimensionierung von Getrieben zu vermeiden. Durch die gestreckte Anordnung der Getriebestufen wird dafür der Achsabstand vergrößert: Seiltrommel und Motor können so auf derselben Getriebeseite angebaut werden, ohne eine zu große Baugröße wählen zu müssen. Somit lassen sich Hubwerke mit passendem Drehmoment ausstatten und Krane kosteneffizient auslegen.
Die Lösung. MAXXDRIVE® XD verfügt über einen Achsabstand von bis zu 1.281 mm. Das ist einer der größten Serienachsabstände am Markt. Sein FEM-optimiertes Gehäuse mit zusätzlichen Befestigungstaschen ist ausgelegt auf radiale Belastbarkeit durch externe Lasten. Das Stirnradgetriebe ist 3- und 4-stufig mit jeweils gleichem Achsabstand und Gehäuseabmessungen für einen Drehmomentbereich von 15.000 bis 282.000 Nm erhältlich.
Ihre Vorteile
- Kosteneffizienz für die Kranauslegung: Durch den vergrößerten Achsabstand lässt sich MAXXDRIVE® XD passend dimensionieren.Einfache Wartung: Ein serienmäßiger Inspektionsdeckel erleichtert den Einblick in das Getriebeinnere.
- Hohe Präzision und Sicherheit als Komplettlösung aus MAXXDRIVE® XD, Bremse, Tonnenkupplung und Motor aus dem NORD-Produktbaukasten
- Ihr Industriegetriebe für: Hubwerksantriebe, Kranauslegerantriebe, Kranschwenkantriebe
Features & Optionen
Unser modularer Produktbaukasten bietet zahlreiche Möglichkeiten zur applikationsgenauen Auslegung Ihrer MAXXDRIVE®-Lösung. Verschleiß und Wartungsbedarf werden verringert, Robustheit und Langlebigkeit gesteigert. Hier die wichtigsten Beispiele:
IEC-/NEMA-Adapter
Ermöglicht den Anbau von Motoren nach IEC-Norm (metrisch) oder nach NEMA-Norm (Zoll). Bietet damit Flexibilität für internationale Applikationen.
Vollwelle
Ideal für hohe Drehmomente und stoßartige Belastungen. Massive, verwindungs- und biegesteife Welle, die hohen Querkräften standhält.
Drehmomentstütze
Schützt die Abtriebswelle vor applikationsseitigen Biegemomenten, welche die Lebensdauer des Antriebs reduzieren würden.
Trommelkupplung
Überträgt radiale Belastungen und Drehmomente mit hoher Steifigkeit. Fluchtungsfehler werden ausgeglichen, die Lebensdauer des Systems erhöht.
Scheiben-/Trommelbremse
Bringt Antriebe und Lasten kontrolliert in den Stillstand. Als Nothalt- oder Arbeitsbremse, zum Beispiel für kontrollierte Bewegungen der Seiltrommel.

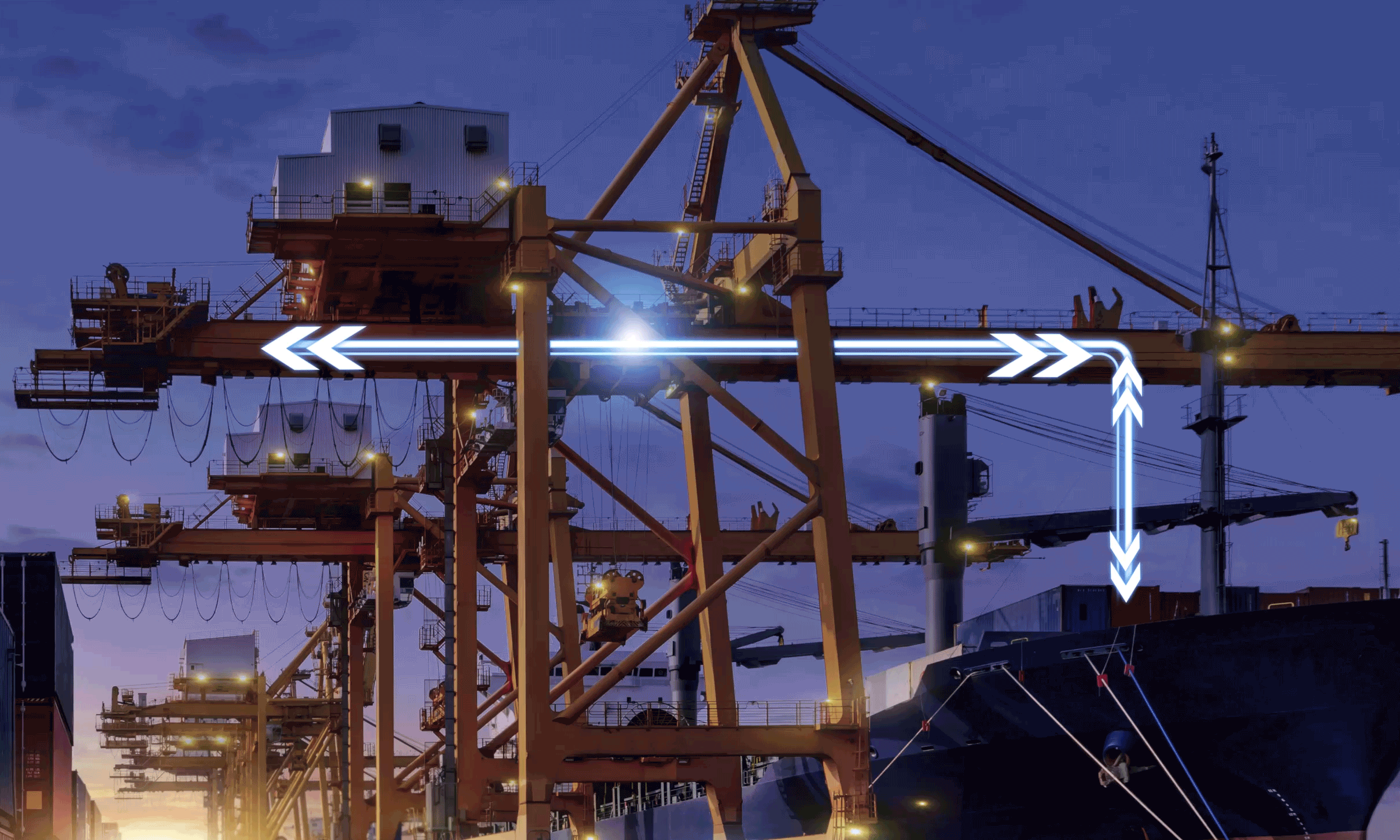

MAXXDRIVE® im Einsatz: Krananwendungen
Der polnische Spezialist für Hebesysteme PROTEA setzt auf Antriebskonzepte von NORD. Ein Beispiel ist ein Brückenkran für den Transport von Strohballen bei der Biogas-Herstellung. Das System besteht aus zwei unabhängigen Schienenkranen mit einer Laufkatze und einer Winde, an der ein Greifer angebracht ist. Die NORD-Lösung bewegt den Hebemechanismus der Winde, den Kran sowie die Laufkatze.
- Der Hebemechanismus profitiert von einem Industriegetriebe der Reihe MAXXDRIVE® mit 18,5 kW und einem per IEC-Adapter angebrachten Motor mit integrierter Bremse und Encoder. Beide sind auf hohe Leistung für engen Bauraum ausgelegt.
- Kran und Laufkatze werden jeweils mit einem Flachgetriebemotor mit 0,55 und mit 11 kW angetrieben.
Das einteilige Blockgehäuse garantiert hohe Haltbarkeit und geringe Wartungskosten. Doppelte Dichtungen sorgen für einen störungsfreien Betrieb ohne Leckagen. NORD ist ein zuverlässiger Partner, mit dem wir seit vielen Jahren zusammenarbeiten.
Ihr Buyer’s Guide: MAXXDRIVE® XD
Welche technischen Eigenschaften zeichnet das Industriegetriebe MAXXDRIVE® XD aus? Welche Baugrößen sind verfügbar? In welchen Anwendungen profitieren Sie von den Vorteilen dieser Industriegetriebe? Erfahren Sie es in unserem Produktflyer zu den Stirn- und Kegelstirnradgetrieben MAXXDRIVE® XD & XJ von NORD.
Jetzt Flyer downloadenEntdecken Sie weitere MAXXDRIVE®-Applikationen
Hohe Leistung auf engem Bauraum
Das MAXXDRIVE® XJ eröffnet mit seiner J-förmigen Wellenanordnung eine zusätzliche Antriebswellenlage für enge Bauräume. Ideal für Kran- und Katzfahrwerke.
Zum MAXXDRIVE® XJ
Hohe Wärmegrenzleistung & niedrige Übersetzungen
Das MAXXDRIVE® XT verfügt über ein thermisch optimiertes Design, durch welches externe Kühlaggregate nicht erforderlich sind. Das Nummer-eins-Produkt für Bandförderanlagen.
Zum MAXXDRIVE® XT
Kompaktes Design für Misch- & Rührwerke
Das MAXXDRIVE® XC verringert durch seine kompakte Bauform die Hebelkräfte in Misch- & Rührwerksapplikationen. Alleskönner mit modularer Bauweise.
Zum MAXXDRIVE® XCMAXXDRIVE®: Überzeugt, wo Robustheit entscheidet
Industriegetriebe der Reihe MAXXDRIVE® von NORD DRIVESYSTEMS sind eine Instanz in Sachen Heavy Duty. Lernen Sie die Stärken unseres Schwerlastportfolios und seine große Anpassungsfähigkeit kennen.
Zur MAXXDRIVE®-Übersicht wechseln
